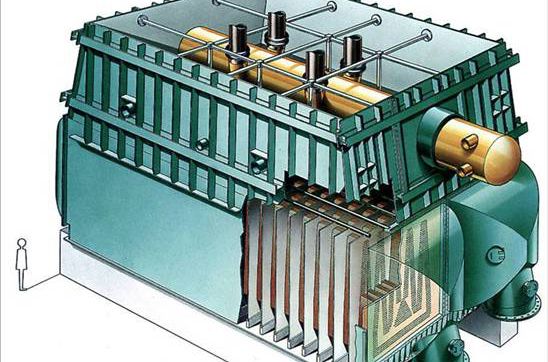

蒸發式凝汽器的結構一般由外殼、水室、管板、銅管(不銹鋼管)、與汽輪機排汽口連接處的補償裝置和支架等組成!凝汽器一般分為表面式和混合式兩種，而大型電廠都是用表面式。

　　而表面式凝汽器又分為：

　　1、汽流向下式：即抽汽口在蒸發式凝汽器的下部，汽輪機排汽自上而下流動，多用在老式的小型機上。

　　2、汽流向上式：它的特點是汽輪機排汽可以充分的加熱凝結水。但汽阻很大，目前很少用。

　　3、汽流向心式：蒸汽由管束四周沿半徑方向流向中心的抽汽口，在管束下部有足夠的蒸汽通道，使凝結水與蒸汽有充分的接觸，加熱效果好，汽阻少，而且凝結水與被抽出的蒸汽不接觸，保證了蒸發式凝汽器良好的除氧效果，但其體積很大。

　　4、汽流向側式：有上下直通的蒸汽通道保證了凝結水與蒸汽的直接觸，蒸汽一部分由此通道入，另一部分由上面進入管束的兩半，空氣從兩側抽出。在有足夠大的面積時，凝結水過冷度很少，汽阻也不大，目前多采用。

　　蒸發式凝汽器是洛陽高華環保冷卻科技有限公司生產的產品系列之一，公司旗下還有閉式冷卻塔、蒸發式冷凝器、空冷器、空冷島節能改造、循環水系統設計總承包等諸多產品。我司秉承“科技先導，以人為本，開拓創新，服務大眾”的企業理念，打造專 業、創新的團隊，使產品和服務覆蓋于各行各業。
